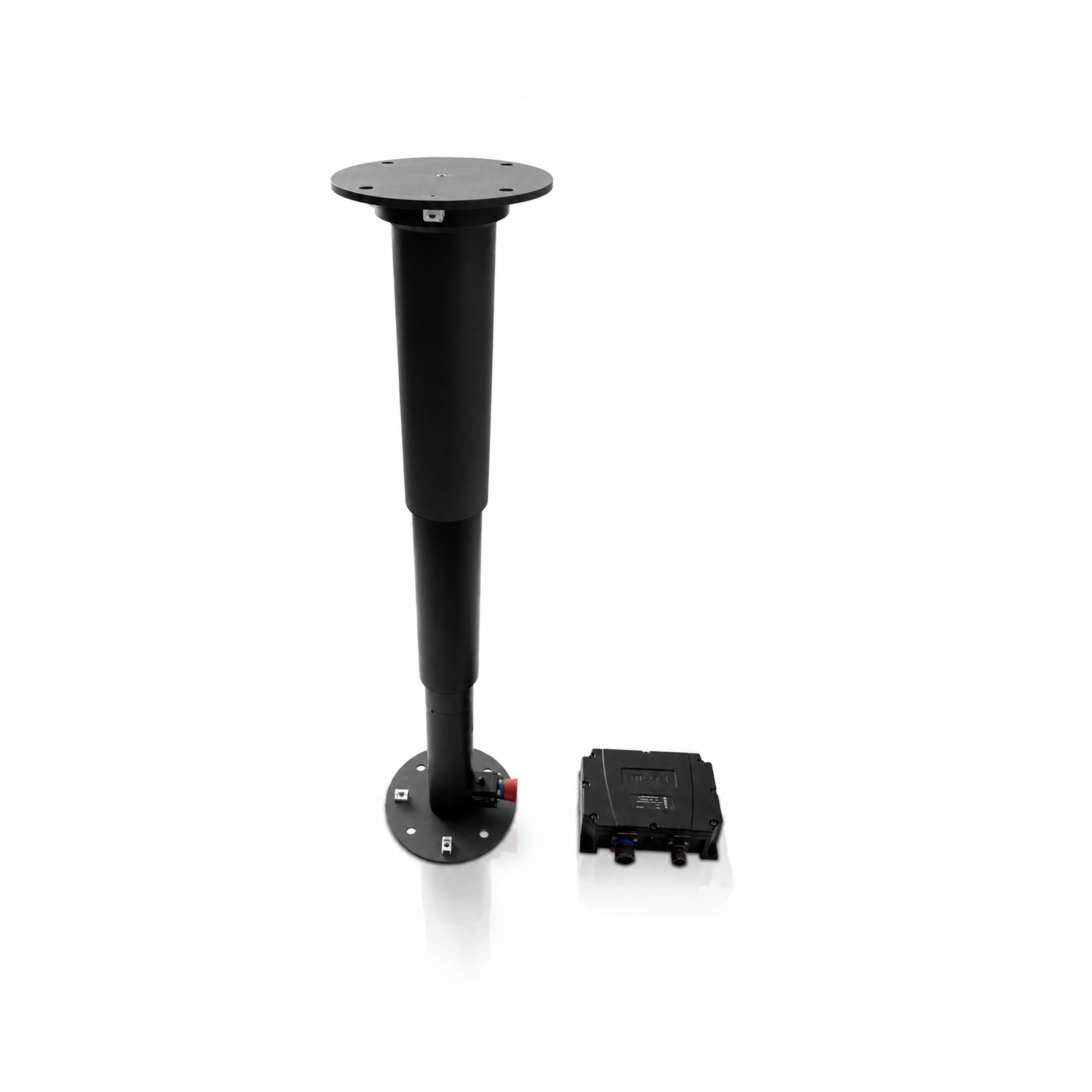

ALA-T50-300

  • NOMİNAL KUVVET: 25 N
  • KURS BOYU: 300 mm
  • LINEAR HIZ: 100 mm/sn

Ürün Bilgisi

Anten kaldırma mekanizması olarak kullanılmaktadır. 25 N nominal ve 150 N maksimum kaldırma kuvvetine sahiptir. İçinde bulunan sürücü kartı vasıtasıyla kurs başlangıcı ve bitişi sinyalleri, pozisyon bilgisi ve akım bilgisi okunabilmektedir.Sürücü kartı müşteri taleplerine göre de
özelleştirilebilmektedir.

300 mm kursu olan aktüatörün koruma sınıfı ise IP67’dir. 28 VDC gerilim ve 25 N nominal itme kuvveti altında maksimum hız 100 mm/s

ALA-T50-300, MIL-STD-810G standardına göre:

Çalışma Sıcaklık Aralığı, Depolama Sıcaklık Aralığı, Sıcaklık Şoku, Güneş Işıması, Titreşim ve Mekanik Şok, Nem, Toz, Yağmur ve Sızdırmazlık, Tuz Sisi, Basınç/Yükseklik, Buzlanma gereksinimlerini karşılamak üzere tasarlanmaktadır.

Teknik Veriler

Çalışma Gerilimi 18 – 33VDC
Çalışma Akımı ≤ 3A @Yüksüz, ≤ 8A @150N
Motor Fırçalı DC Motor, Terminal Direnci: ≥ 0,8 ohm
Fren Otoblokaj
Pozisyon Sensörü : Manyetik Enkoder
Çalışma Gerilimi: 12 VDC (5-24 VDC)
Çıkış Sinyali: 2 adet TTL uyumlu kare dalga
Tur başına sinyal sayısı: 1,5
Düşük Seviye Çıkış Voltajı: 0,5 VDC (20mA)
Sinyal Genişliği: > 1ms (yüksek motor hızında,
giriş gerilimi: 32 VDC)

Bağ Direnci ≤10 miliohm (Konnektör ile Şase) Konnektör Tipi D38999 Seri III, 20WC35PN

Eksenel Yük Kapasitesi 25 N (nominal) ve 150 N (maksimum)
Kurs Mesafesi 300 mm
Hız 28 VDC gerilim ve 25 N nominal itme kuvveti altında maksimum hız 100 mm/s
Renk MIL-DTL-64159 Yeşil
Ağırlık 3,5 kg
Çalışma Sıcaklığı -40°C’den +65°C arası
Koruma Sınıfı IP67
