ÜRÜN BİLGİSİ

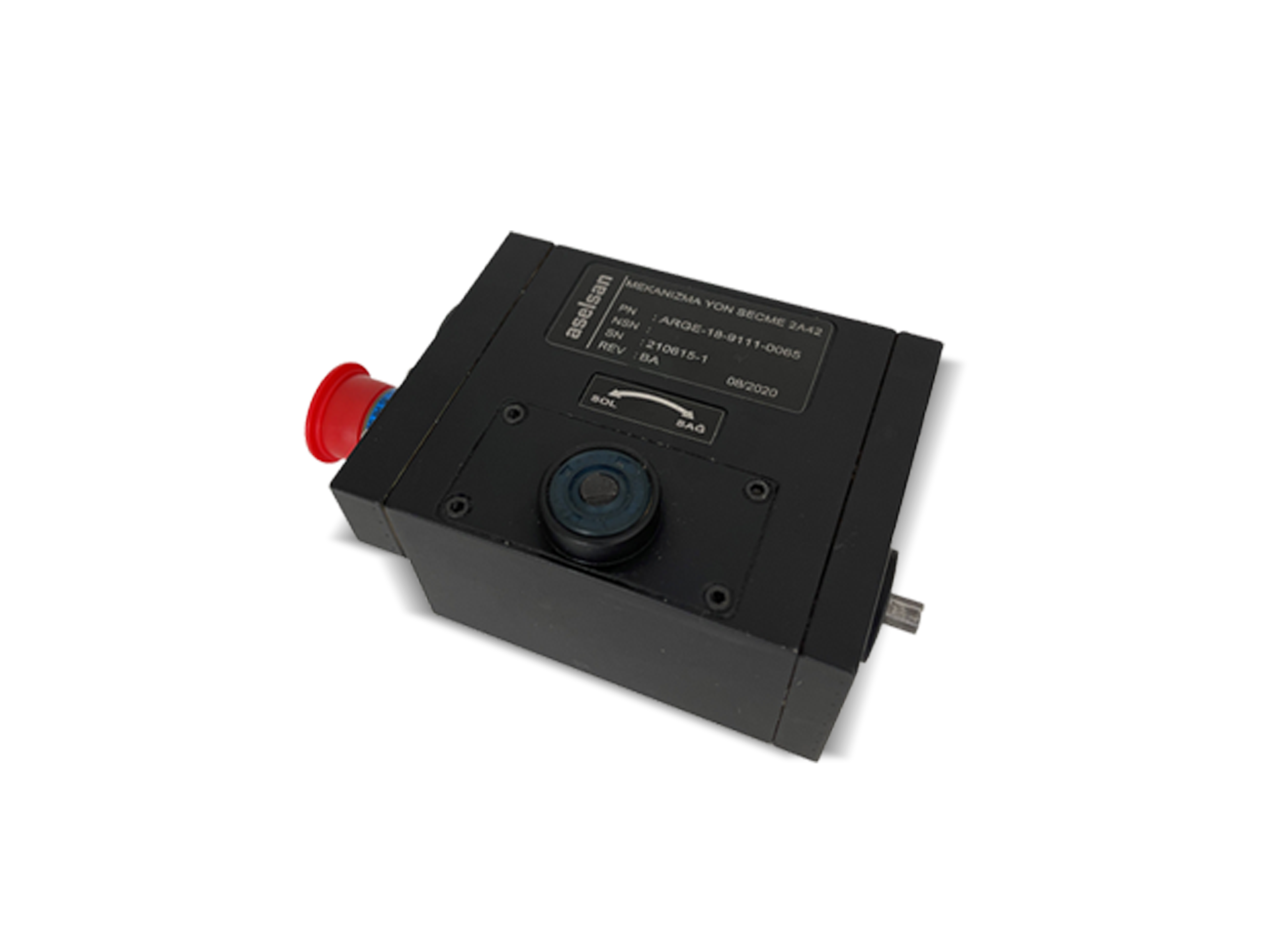

Aktüatör 18-33VDC de çalışan döner bir aktüatördür. Pozisyon bilgisi encoder tarafından sağlanır.

ALA-D-4005 MIL-STD-810G standardına göre:

Çalışma Sıcaklık Aralığı, Depolama Sıcaklık Aralığı, Sıcaklık Şoku, Güneş Işıması, Titreşim ve Mekanik Şok, Nem, Toz, Yağmur ve Sızdırmazlık, Tuz Sisi, Basınç/Yükseklik, gereksinimlerini karşılamaktadır. Test metot ve prosedürleri ile ilgili detaylı bilgi isteyiniz.

TEKNİK VERİLER

• Çalışma Gerilimi: 18 – 33 VDC
• Çalışma Akımı: 28VDC@83Nm 8A
  Yüksüz Akım: 28VDC 0.5A
  Motor: Fırçalı DC Motor
  Fren: Akım Baskılı Fren Fren Voltaj Verildiğinde Aktif Olmaktadır.
• Pozisyon Sensörü: 4 Kutuplu Manyetik Hall Effect Sensör Encoder
• Konnektör Tipi: D38999-20WC35PN
• Eksenel Yük Kapasitesi: Yük Kapasitesi Nominal Olarak 9 Nm,
  Maksimum 14 Nm’dir.
• Hız: 28 VDC gerilim ve 9 Nm nominal kuvvet altında maksimum hız 4,5 rpm
• Renk: MIL-PRF-85285E Tip II, Sınıf H standardında (Poliüretan), FED-STD-595C standardında 37030 (Mat Siyah) renge boyalıdır.
• Ağırlık: 1.9±0.2 kg
• Çalışma Sıcaklığı: -40 °C’den +70 °C arası
• Koruma Sınıfı: IP68
