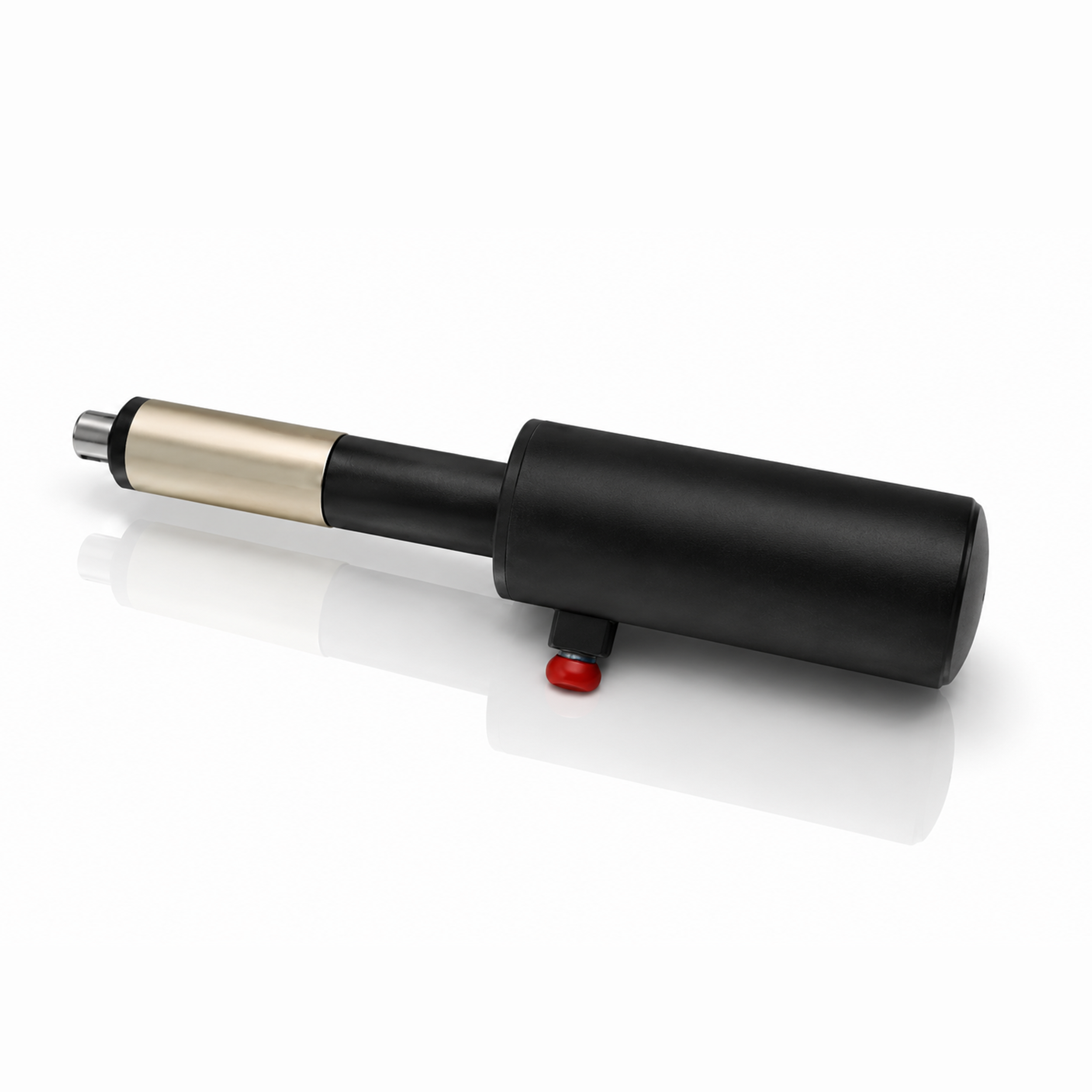

ÜRÜN BİLGİSİ

1000 N nominal ve 1500 N maksimum itme gücüne sahiptir.
1500 N yük altında kaymadan durabilmektedir.

155 mm kursu olan aktüatörün koruma sınıfı ise IP68’dir.
24VDC gerilim ve 1.000 eksenel yük altında 70 mm/sn hıza sahiptir.

ALA-80-155, MIL-STD-810G standardına göre:
Çalışma Sıcaklık Aralığı,
Depolama Sıcaklık Aralığı,
Sıcaklık Şoku,
Güneş Işıması,
Titreşim ve Mekanik Şok,
Nem,
Toz,
Yağmur ve Sızdırmazlık,
Tuz Sisi,
Basınç/Yükseklik,
gereksinimlerini karşılamaktadır.
Test metot ve prosedürleri ile ilgili detaylı bilgi isteyiniz.

TEKNİK VERİLER

• Çalışma Gerilimi: 18 – 33VDC
• Çalışma Akımı: ≤5A @Yüksüz, ≤20A @1000N
• Motor: Fırçalı DC Motor
• Terminal Direnci: ≥ 0,9 ohm
• Fren: Akım: ≤1A Bırakma Gerilimi VR ≤ 18VDC @20 °C
• Pozisyon Sensörü
  Manyetik Enkoder
  Çalışma Gerilimi: 12VDC (5-24VDC)
  Çıkış Sinyali: 2 adet TTL uyumlu kare dalga
  Tur başına sinyal sayısı: 2
  Düşük Seviye Çıkış Voltajı: 0,5Vdc (20mA)
  Sinyal Genişliği : > 1ms (yüksek motor hızında, giriş gerilimi: 32VDC)
• Bağ Direnci: ≤10 miliohm (Konnektör ile Şase)
• Konnektör Tipi: D38999 Seri III, 20WC35PN
• Eksenel Yük Kapasitesi: 1000 N (nominal) ve 1500 N (maksimum)
• Kurs Mesafesi: 155mm
• Hız: 24VDC gerilim ve 1000 N nominal itme kuvveti altında 70 mm/sn doğrusal hareket.
• Renk: FED-STD-595B 37030 Siyah
• Ağırlık: ≤ 3,65 kg
• Çalışma Sıcaklığı: -40 °C’den +65 °C arası
• Koruma Sınıfı: IP68
