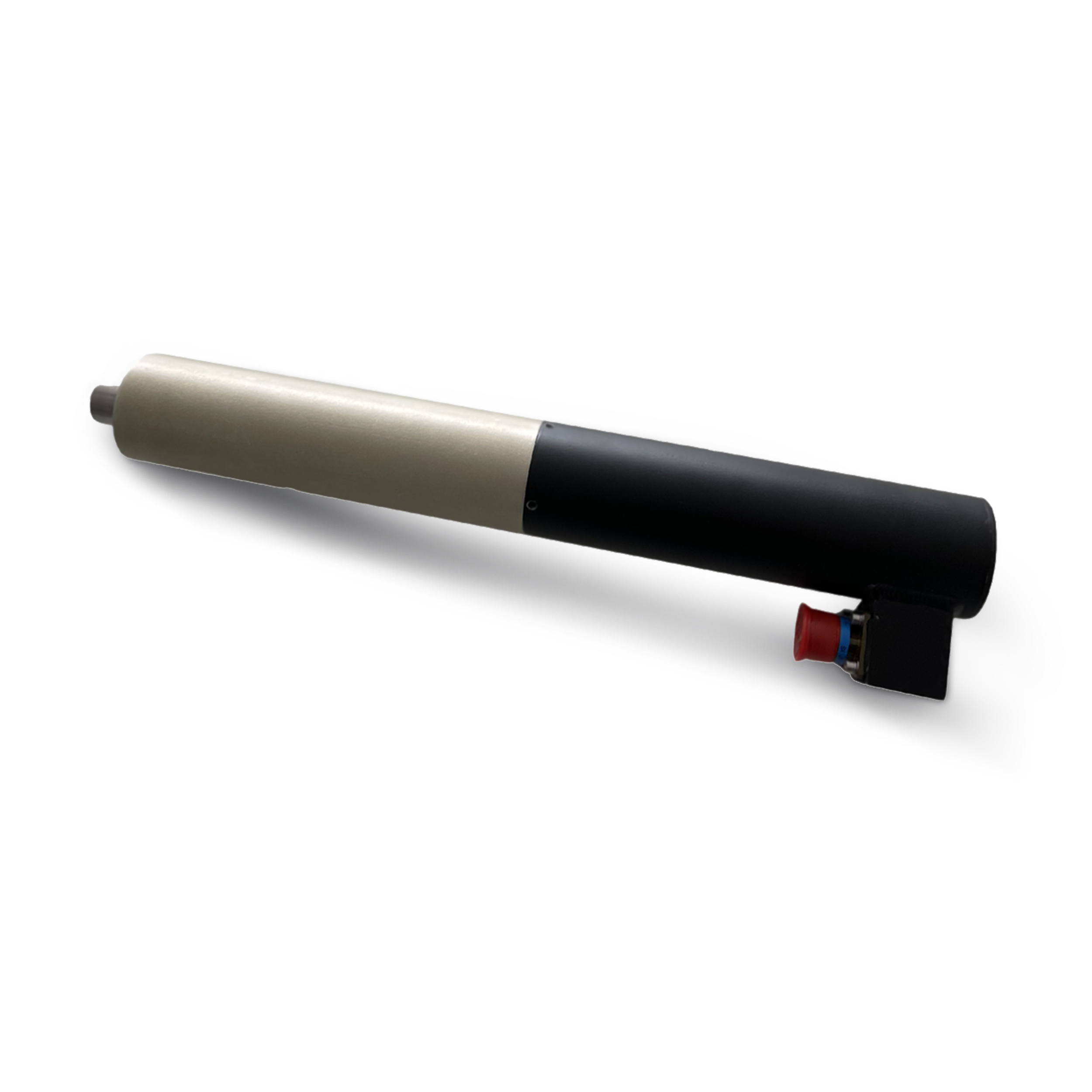

ALA-50-150

  • NOMİNAL KUVVET: 300 N
  • KURS BOYU: 150 mm
  • LINEAR HIZ: 70 mm/sn

Ürün Bilgisi

300 N nominal ve 500 N maksimum itme gücüne sahiptir.
500 N yük altında kaymadan durabilmektedir.

150 mm kursu olan aktüatörün koruma sınıfı ise IP68’dir.
24VDC gerilim ve 300N eksenel yük altında 70 mm/sn hıza sahiptir.

Opsiyonel olarak eklenebilen fonksiyonlar ile manuel olarak tahrik edilebilmektedir.

ALA-50-150, MIL-STD-810G standardına göre:

Çalışma Sıcaklık Aralığı,
Depolama Sıcaklık Aralığı,
Sıcaklık Şoku,
Yağmur ve Sızdırmazlık,
Basınç/Yükseklik,
gereksinimlerini karşılamaktadır.
Test metot ve prosedürleri ile ilgili detaylı bilgi isteyiniz.

Teknik Veriler

Çalışma Gerilimi : 18 – 33VDC
Çalışma Akımı : ≤2A @Yüksüz, ≤6A @300N
Motor : Fırçalı DC Motor
Terminal Direnci: ≥ 0,8 ohm
Fren : Otoblokaj
Pozisyon Sensörü
Manyetik Enkoder
Çalışma Gerilimi: 12VDC (5-24VDC)
Çıkış Sinyali: 2 adet TTL uyumlu kare dalga
Tur başına sinyal sayısı: 1,5
Düşük Seviye Çıkış Voltajı: 0,5Vdc (20mA)
Sinyal Genişliği : > 1ms (yüksek motor hızında, giriş gerilimi: 32VDC)
Bağ Direnci : ≤10 miliohm (Konnektör ile Şase)
Konnektör Tipi : D38999 Seri III, 20WC35PN
Eksenel Yük Kapasitesi: 300N (nominal) ve 500 N (maksimum)
Kurs Mesafesi : 150mm
Hız : 24VDC gerilim ve 300 N nominal itme kuvveti altında 70 mm/sn doğrusal hareket.
Renk : FED-STD-595B 37030 Siyah
Ağırlık : ≤ 2,0 kg
Çalışma Sıcaklığı : -40oC’den +65oC arası
Koruma Sınıfı : IP68
